Targoncák teherbírása
A targoncák teherbírása kulcsfontosságú tényező a logisztikai és raktározási folyamatok biztonságos és hatékony működtetésében.
Használt targonca vásárlása előtt végig kell gondolni, hogy milyen anyagmozgatást várunk el az emelőgéptől, ehhez pedig meg kell értenünk a gép legfontosabb tulajdonságát, a teherbírást.
Az ellensúlyos targoncáknál ezt kissé felületesen csak egy számmal szoktuk jelölni, azaz úgy beszélünk a targoncákról, hogy 1,6 tonnás vagy 3 tonnás, ezek a számok pedig a névleges teherbírást jelölik. Fontos tudni, hogy a teherbíráshoz tartozik egy teher-tömegközéppont és egy emelési magasság is. Ez a legtöbb esetben azt jelenti, hogy a targonca a villák tövétől kifelé 500 mm-re 3.300 mm emelési magasságig meg tudja emelni az 1,6 vagy 3 tonna terhet. A szabványok szerint ugyanis ez az a tartomány, amelyben a gyártóknak meg kell adni egy gép teherbírását.
Ez nekünk felhasználóknak is hasznos, mert azt jelenti, hogy egyszerűen össze tudjuk hasonlítani a targoncák teherbírását függetlenül attól, hogy Linde, Jungheinrich, Still vagy bármilyen más gyártó gépeiről van szó.
Ugyanakkor tekintetbe kell venni azt is, hogy ez egy korlátozás, azaz a gépünk teherbírása csökken, ha mi olyan rakományt szeretnénk mozgatni, amelynek a teher-tömegközéppontja kijjebb esik, mint 500 mm vagy magasabbra szeretnénk emelni 3.300 mm-nél.
A témáról készült videónk
Értelmezzük ezt két példával!
1. Példa: fémipari vállalkozás
A cég üzemében acélszalagot használ alapanyagként gyártási tevékenységéhez. Az acélszalagot 1.000 x 1.000 mm-es raklapon kapják a gyárból, a targonca feladata pedig ezeknek a szalagoknak a rakodása. Az egységrakományok tömege 2.000 kg
A feladathoz egy 2.500 kg teherbírású Toyota dízeltargoncát néztek ki.
2. Példa: bútoripari vállalkozás
A vállalkozás bútorgyártáshoz 2.750 mm x 1.860 mm-es MDF-lapokat használ, amelyek ilyen alapterületű raklapon érkeznek, egy rakomány tömege pedig 2.000 kg.
Ugyanazt a 2,5 tonna teherbírású targoncák nézték ki, mint a gépgyártó vállalat.
Vajon megfelel-e mindkét felhasználásra a targonca?
A válaszhoz meg kell adnunk a teher-tömegközéppontokat a kétféle rakomány esetén. Míg az acélszalagnál ez 500 mm-re lesz a villa tövétől, az MDF-lapnál ez 930 mm-re tolódik ki. Ez a használt Toyota targonca viszont 900 mm-es súlyponttal már csak ~1.600 kg-ot tud biztonságosan mozgatni. Azaz megegyezik a két rakomány tömege, de eltér a súlypontja: az ellensúlyos targoncát ezzel túlterheltük, előreborulhat.

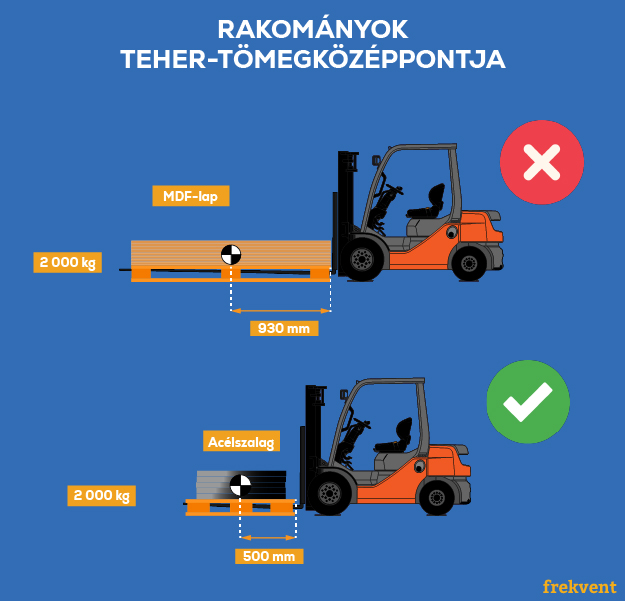

Mindkét teher tömege 2.000 kg, de míg a 2,5 tonnás Toyota targonca az 500 mm súlypontú acélszalagot tudja mozgatni, a hosszabb MDF-lapok mellett már előreborulhat, az meghaladja a teherbírását
Honnan tudjuk a gépek teherbírását?
A használt targoncák teherbírását elsősorban a gépek adattábláján ellenőrizhetjük, általában itt a névleges teherbírást, az ahhoz tartozó teher-tömegközéppontot és a gép emelési magasságát olvashatjuk le.
Részletesebb adatokat tovább kell keresnünk a gép terhelési diagramján. Ezen már találunk adatokat különböző súlypontokon megállapított teherbírásokra is. Lássuk most ezt három használt targoncán, egy Jungheinrichen, egy Lindén és egy Toyota gépen is.

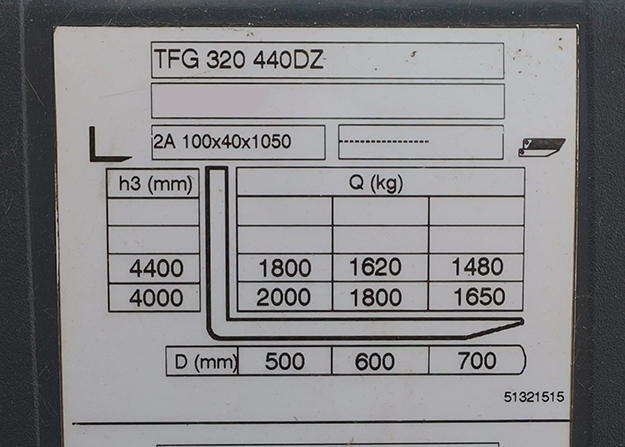

Jungheinrich TFG320 targonca teherbírása
Jungheinrich használt targonca terhelhetőségi diagramja a legfontosabb adatokkal
A Jungheinrich használt targoncák esetén a legfontosabb adatokat megtaláljuk a terhelhetőségi diagramon:
TFG 320 440 DZ: gázüzemű, 2 tonna teherbírású targonca, amelynek 4.400 mm-re emelő háromrészes emelőoszlopa van
2A 100x40x1050: a táblán szereplő teherbírásokat ilyen emelővilla használata mellett adták meg
h3 (mm): emelési magasság
D (mm): teher-tömegközéppont
A tábláról leolvashatjuk az 500, 600, 700 mm-es súlypontra eső teherbírásokat két emelési magasságon.
Linde H20T-01 teherbírása

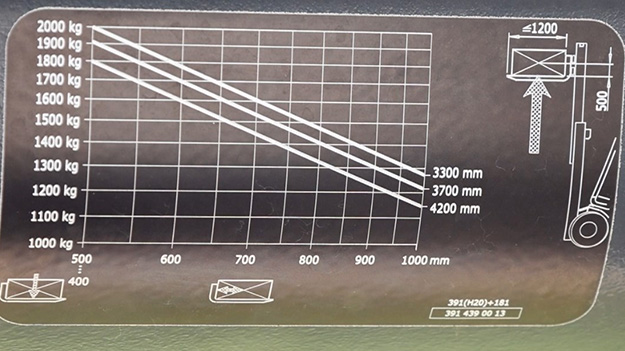

Linde targoncáknál a részletes terhelési diagramot keressük, ha pontos adatokat szeretnénk kapni
A Linde H20T-01 targonca esetén a gép adattábláján a teherbírásról a „Rated capacity”, azaz névleges teherbírás helyén azt látjuk, hogy az 2.000 kg.
Ezeknél a gépeknél találunk egy részletes diagramot is, amely már jó példával szolgál arra is, hogy nagyobb emelési magasság mellett hogyan csökken a teherbírás: a gép 4.200 mm-es emelési magasságon már csak 1.800 kg-ot tud megemelni.
Toyota 02-8FGF15 teherbírása

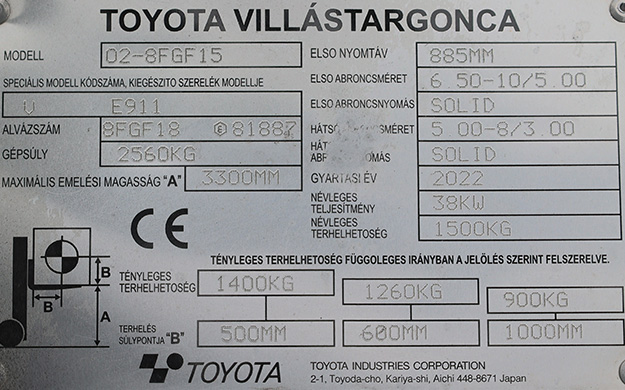

A Toyota 02-8FGF15 használt targonca legfontosabb emelési adatait a targonca adattábláján találjuk meg
A 8-as szériás gázos Toyota targoncánál az adattáblán találjuk meg a legfontosabb terhelhetőségi adatokat, azaz a gép teherbírását 500, 600 és 1.000 mm-es teher-tömegközépponton. A példában szereplő targonca 3.300 mm magasra emel és teljes emelési magasságán meg is tudja emelni az adattáblán szereplő értékeket.
Targoncák használata adapterekkel
Sok esetben targoncaadapterekkel dolgozunk, amennyiben nem raklapos egységrakományt kell mozgatnunk. Számos adapter létezik, de vegyük most a leggyakoribb példákat:
- Szorítóadapterek, bálafogók: az adapter karokkal szorítva „fogja meg” a rakományt
- Forgatók: meg lehet forgatni velük egy rakományt, ezzel ki lehet borítani mondjuk egy konténert
- Villapozícionálók: a villákat egymáshoz képest tudjuk közelíteni és távolítani, így különböző méretű árukat könnyen mozgathatunk a villák kézi állítása nélkül
Az összes felsorolt targoncaadapter megegyezik abban, hogy mindegyik csökkenti a teherbírást, mert mindegyik adapternek van saját tömege. A névleges teherbírásba a targonca villáját nem kell beleszámolni, de ezeknek az adaptereknek a használatával a villás használathoz képest növeljük a teheroldali nyomatékot.

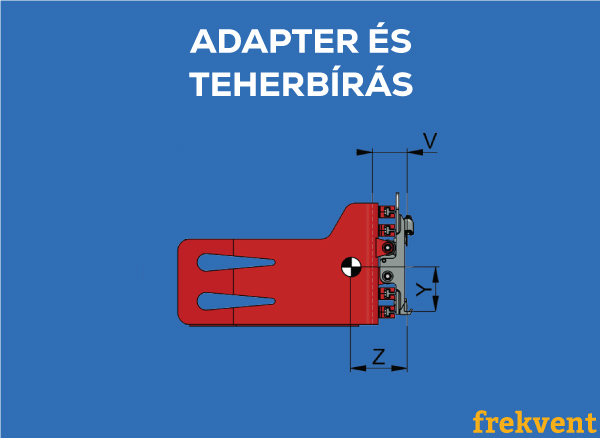

A bálafogó adapter össze tud szorítani egy szemétbálát, de használata esetén újra kell számolni a targonca teherbírását. A teherbírást csökkenti a saját tömegével, amelynek van egy teher-tömegközéppontja is, valamint azzal, hogy a V-távolsággal előre tolja a mozgatni kívánt rakományt is
Adapterek használata esetén így érdemes tanácsot kérni a forgalmazótól, esetleg olyan kalkulátorokat használni, amelyeket megtalálhatunk mondjuk a KAUP vagy Cascade gyártócégek weboldalain.
Nézzük meg a teherbírás csökkenését most egy példával is! Tegyük fel, hogy a cikkünkben szereplő Linde H20T-01 targoncát szeretnénk használni a Cascade bálafogó adapterrel. Nézzük a fő adatokat:
Targonca típusa: Linde H20T-01
Névleges teherbírás: 2.000 kg
Adapter típusa: Cascade 18J-BCB-2A-0820
Saját tömeg: 388 kg
Saját teher-tömegközéppont: 198,12 mm
Felvehető rakomány 1.200x1.200 mm alapterületű bála esetén: ~1.350 kg - teheroldali nyomaték kiszámítása alapján.
Tehát az adapter mellett a targonca 2.000 kg-os névleges teherbírása 1.350 kg-ra csökken.
Targoncák használata villahosszabbítóval, hosszú villával
A teherbírás csökkenésére az egyik leggyakoribb eset a villahosszabbítóval vagy hosszú villával való használat, amikor a súlypont már nem 500 mm-re van a villától, hanem attól távolabb. A gépek teherbírásáról elsősorban tájékozódjunk a terhelési diagramról vagy a targonca katalógusából, de számolhatunk a következő közelítő értékekkel is:
| Targonca névleges teherbírása (t) | ||||||
| 1 | 1,2 | 1,5 | 2 | 2,5 | ||
| Targonca teher középpontja (mm) | 500 | 1000 | 1200 | 1500 | 2000 | 2500 |
| 600 | 890 | 1070 | 1330 | 1800 | 2230 | |
| 700 | 800 | 970 | 1200 | 1620 | 2000 | |
| 800 | 730 | 880 | 1100 | 1500 | 1850 | |
| 900 | 670 | 800 | 1000 | 1350 | 1670 | |
| 1000 | 620 | 750 | 930 | 1250 | 1550 | |
| 1100 | 580 | 690 | 870 | 1200 | 1430 | |
| 1200 | 540 | 650 | 800 | 1100 | 1300 | |
| 1300 | 500 | 600 | 770 | 1050 | 1200 | |
| 1400 | 480 | 570 | 720 | 1000 | 1150 | |
| 1500 | 450 | 540 | 680 | 950 | 1050 | |
| 1600 | - | - | - | - | - | |
A targonca teherbírásának csökkenése a teher-tömegközéppont távolság eltolódásával (1-2,5t)
| Targonca névleges teherbírása (t) | ||||||
| 3 | 3,5 | 4 | 5 | 6 | ||
| Targonca teher középpontja (mm) | 500 | 3000 | 3500 | 4000 | 5000 | 6000 |
| 600 | 2750 | 3150 | 3600 | 5000 | 6000 | |
| 700 | 2490 | 2900 | 3300 | 4600 | 5530 | |
| 800 | 2290 | 2650 | 3000 | 4250 | 5130 | |
| 900 | 2120 | 2450 | 2800 | 3950 | 4785 | |
| 1000 | 1960 | 2250 | 2600 | 3700 | 4485 | |
| 1100 | 1830 | 2100 | 2400 | 3500 | 4215 | |
| 1200 | 1700 | 2000 | 2300 | 3300 | 3980 | |
| 1300 | 1600 | 1850 | 2200 | 3150 | 3770 | |
| 1400 | 1530 | 1700 | 2100 | 3000 | 3580 | |
| 1500 | 1450 | 1600 | 2000 | 2850 | 3410 | |
| 1600 | 1380 | 1550 | 1900 | 2700 | 3250 | |
A targonca teherbírásának csökkenése a teher-tömegközéppont távolság eltolódásával (3-6t)
