Targoncavillák méretezése

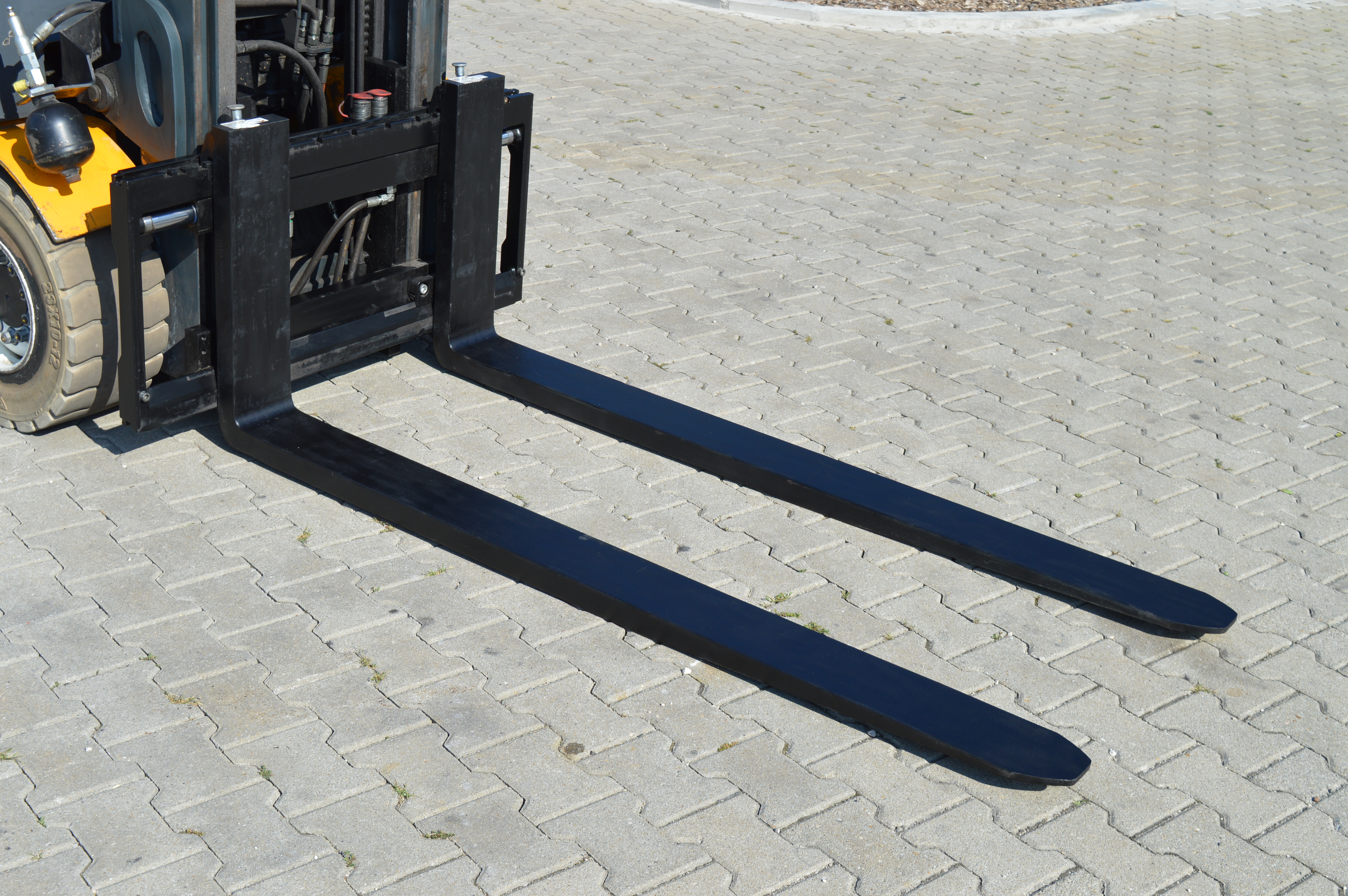

A ISO/FEM szabvány szerinti targoncavillák könnyen felszerelhetőek a villakocsikra és oldalirányba is szabadon eltolhatóak, így biztostva a legjobb beállításokat különböző rakományokhoz.

ISO/FEM szabvány szerint gyártott targoncavillák mérettáblázata:

ISO/FEM osztály Gép teherbírása [kg] A/B forma a
[mm]
b
[mm]
c1
[mm]
c2
[mm]
h1
[mm]
h2
[mm]
k1
[mm]
k2
[mm]
m1
[mm]
htot
[mm]
1 0-999 A 76 331 16,5 16 394 306 14 13 31 475
1 0-999 B 114 331 16,5 16 432 306 14 13 31 510
2 1000-2500 A 76 407 16,5 16 470 382 14 13 31 550
2 1000-2500 B 152 407 16,5 16 546 382 14 13 31 625
3 2501-4999 A 76 508 22 21,5 568 477 17 16 40 655
3 2501-4999 B 203 508 22 21,5 695 477 17 16 40 780
4 5000-10000 A 127 635 26 25,5 743 598 20 19 47 845
4 5000-10000 B 254 635 26 25,5 870 598 20 19 47 970
5 8001-10999 A 127 728 35 34 830 680 26 25 65 930
5 8001-10999 B 257 728 35 34 960 680 26 25 65 1060



A ISO/FEM szabvány szerinti targoncavillák könnyen felszerelhetőek a villakocsikra és oldalirányba is szabadon eltolhatóak, így biztosítva a legjobb beállításokat különböző rakományokhoz. A szabványosítás lehetővé tette emellett azt is, hogy mára minden targoncagyártó ilyen villákat használjon. Egy targoncavillát így egy német Jungheinrich targoncáról átszerelhetünk egy japán Toyotára vagy akár egy amerikai Hysterre is.

Ez természetesen azt is jelenti, hogy egyszerűen lehet villát rendelni saját targoncánkra is. Nézzük meg, hogy milyen szempontokat kell figyelembe vennünk a megfelelő méretű villa kiválasztásához.


Teherbírási osztályok


A targoncavillákat teherbírás szerint különböző osztályokba sorolták a vonatkozó szabványok:
  • 0-999 kg: ISO/FEM1 osztály
  • 1.000-2.500 kg: ISO/FEM2 osztály
  • 2.501-4.999 kg: ISO/FEM3 osztály
  • 5.000-10.000 kg: ISO/FEM4 osztály
  • 8.001-10.000 kg: ISO/FEM5 osztály

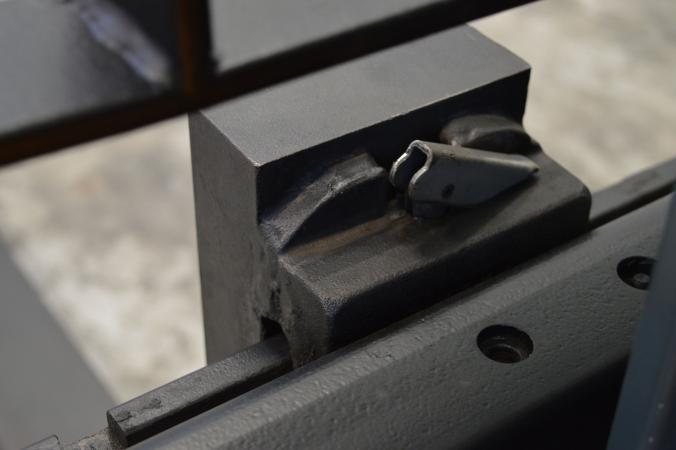

 A targoncagyártók használják ezeket a kategóriákat, azaz egy 2.500 kg teherbírású targoncára ISO/FEM2 osztályú villákat szerelnek, a 3.000 kg teherbírásúra már ISO/FEM3-ast. A legjellemzőbb mérhető különbség a kategóriák között a villákra hegesztett körmök távolsága. Tehát ha méréssel meg szeretnénk róla győződni, hogy milyen osztályú villára van szükségünk, akkor a villák alsó-felső körme közötti távolságot kell megmérnünk, azaz a fenti képen szereplő "h2" méretet vagy a villakocsi alsó-felső sínje közötti távolságot, ami a "b" méret.

Emellett a nagyobb teherbírással nagyobb körmöket is használnak a gyártók.

Az 1-es és 5-ös kategóriába tartozó ISO/FEM szabvány szerinti targoncavillák nagyon ritkán fordulnak elő. 1 tonna teherbírás alatti ellensúlyos targoncából nagyon keveset gyártanak, a 8 tonna feletti teherbírású gépek villái pedig már nagyon nehezek és általában ezért a kézi mozgatás helyett hidraulikus villapozícionáló mozgatja a speciális kialakítású villákat.




Emelővillák keresztmetszete

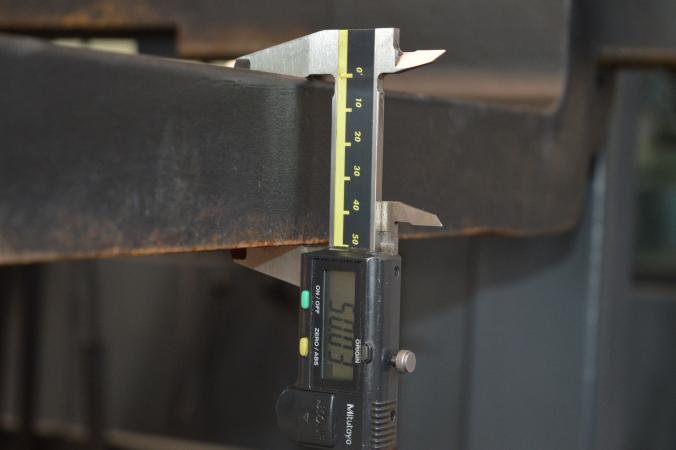

A megfelelő teherbírást a villakörmök mellett meghatározza a villák keresztmetszete is, azaz a szélesség és a vastagság szorzata. Mi raktárról a következő méreteket kínáljuk:

  • ISO/FEM2 osztály:

    • 80x40 mm: 1.000 kg/500 mm teherbírás
    • 100x40 mm: 1.250 kg/500 mm teherbírás
    • 120x40 mm: 1.500 kg/500 mm teherbírás

  • ISO/FEM3 osztály:

    • 125x45 mm: 2.100 kg/500 mm teherbírás
    • 125x50 mm: 2.500 kg/500 mm teherbírás

  • ISO/FEM4 osztály:

    • 125x50 mm: 2.500 kg/500 mm teherbírás
    • 150x50 mm: 2.900 kg/500 mm teherbírás
    • 150x60 mm: 4.000 kg/600 mm teherbírás

Az emelővillák teherbírása mindig egy teher-tömegközéppontra van meghatározva, ami általában 5-600 mm, azaz egy 1.000-1.200 mm hosszú egyenlő eloszlású teherhez van megadva ez a katalógusadat. Ha a rakományunk ettől hosszabb, akkor a targonca teherbírása mellett figyelembe kell vennünk a villák teherbírását is, azaz a hosszú villák és villahosszabbítók használata esetén általában érdemes nagyobb keresztmetszetet választanunk.

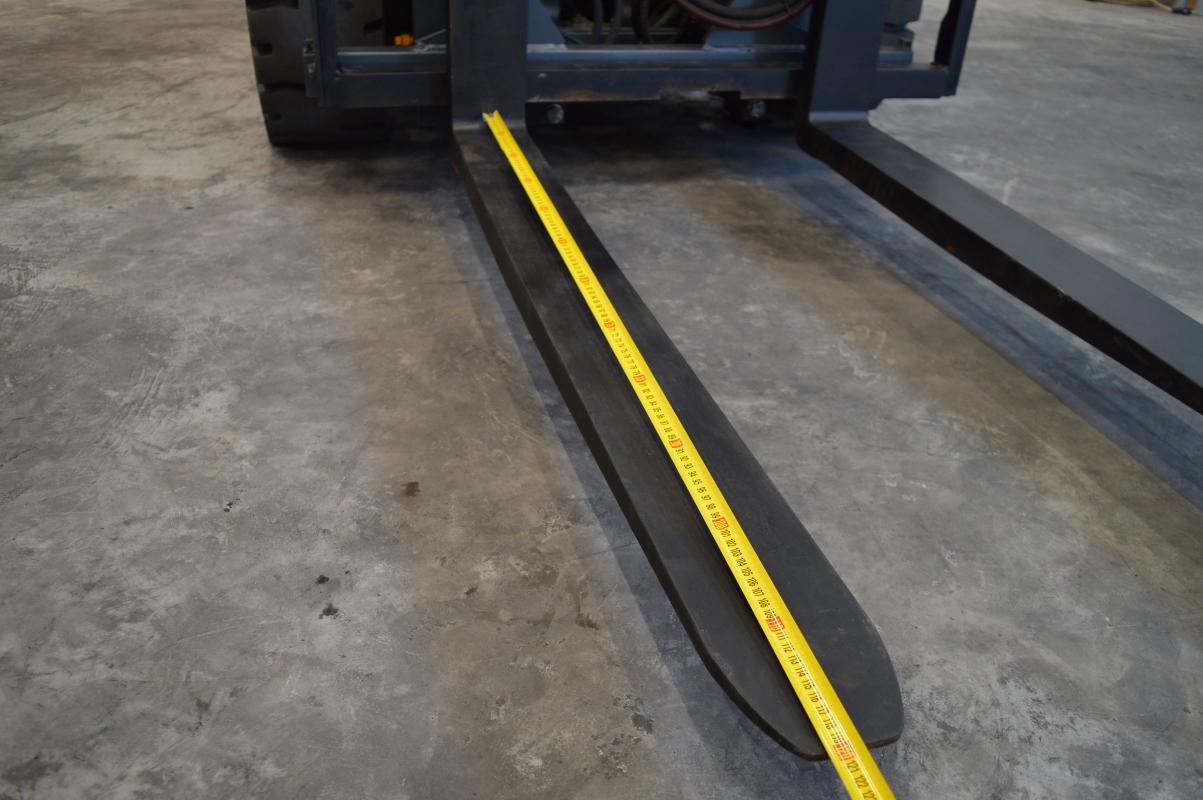

Villák hossza


Az emelővillákból elérhető többféle hosszúság.
A következő méretek jellemzőek:
  • 1.000 mm
  • 1.100 mm
  • 1.200 mm
  • 1.400 mm
  • 1.500 mm
  • 1.600 mm
  • 1.800 mm
  • 2.000 mm
  • 2.200 mm

Érdemes végiggondolni, hogy milyen rakodási feladatok fordulnak elő, és a következő szempontokat is figyelembe venni:

  • A rövidebb villákkal kisebb helyre van szükség az anyagmozgatáshoz, kisebb területen be lehet fordulni a rakomány alá, ahogy az áru lerakása után kevesebb tolatással ki lehet fordulni.
  • Ha a hosszabb villával rövid rakományt veszünk fel, kényelmetlen lehet kis helyeken dolgozni.
  • Egy raklapot akkor lehet stabilan megemelni hosszában, ha a villa eléri a raklap túlsó oldalán lévő deszkát is.
  • Ha folyamatosan hosszú rakományokat mozgatunk egy géppel, akkor érdemes hosszabb villát választanunk.
  • Ha alkalmanként van csak szükségünk hosszú villára, akkor érdemes mérlegelnünk a villahosszabbító használatát.
  • Hosszabb villák használatánál figyelembe kell vennünk a targonca terhelési diagramját.
  • Nagyobb teherbírású targoncák esetén sokszor érdemes 1.400-1.600 mm hosszú villákat vásárolni általános rakodási feladatokhoz is, mert ezeket a gépeket már legtöbbször nem szűk helyeken használjuk, viszont sok rakodáskor kényelmesebb a hosszú villa. Például a teherautó platójának közepére könnyen be tudunk emelni egy rakatot.


"A" és "B" forma


A FEM/ISO szabvány szerint az
Az "A" és "B" formájú villákat az ISO 2328-as szabvány írja le. A két forma a villa hátoldala, azaz a függőleges ágában tér el:

  • A "B" formánál hosszabb a villa alsó körme és vízszintes ága közti távolság.
  • A "B"-s villáknál így a targonca villakocsija leereszett állapotban magasabban van, mint az "A"-s villáknál.
  • A gépek többségénél az "A"-s villákat használják.
  • "B"-s villákat használ általában a Still és a Desta gyár, illetve a terepes targoncák gyártói, akik így magasabbra tudják építeni targoncájukat.
