Villahosszabbító tudnivalók

A villahosszabbítók használatának vannak előnyei és hátrányai, valamit bizonyos szabályai, amelyeket be kell tartani a biztonságos munkavégzés érdekében.

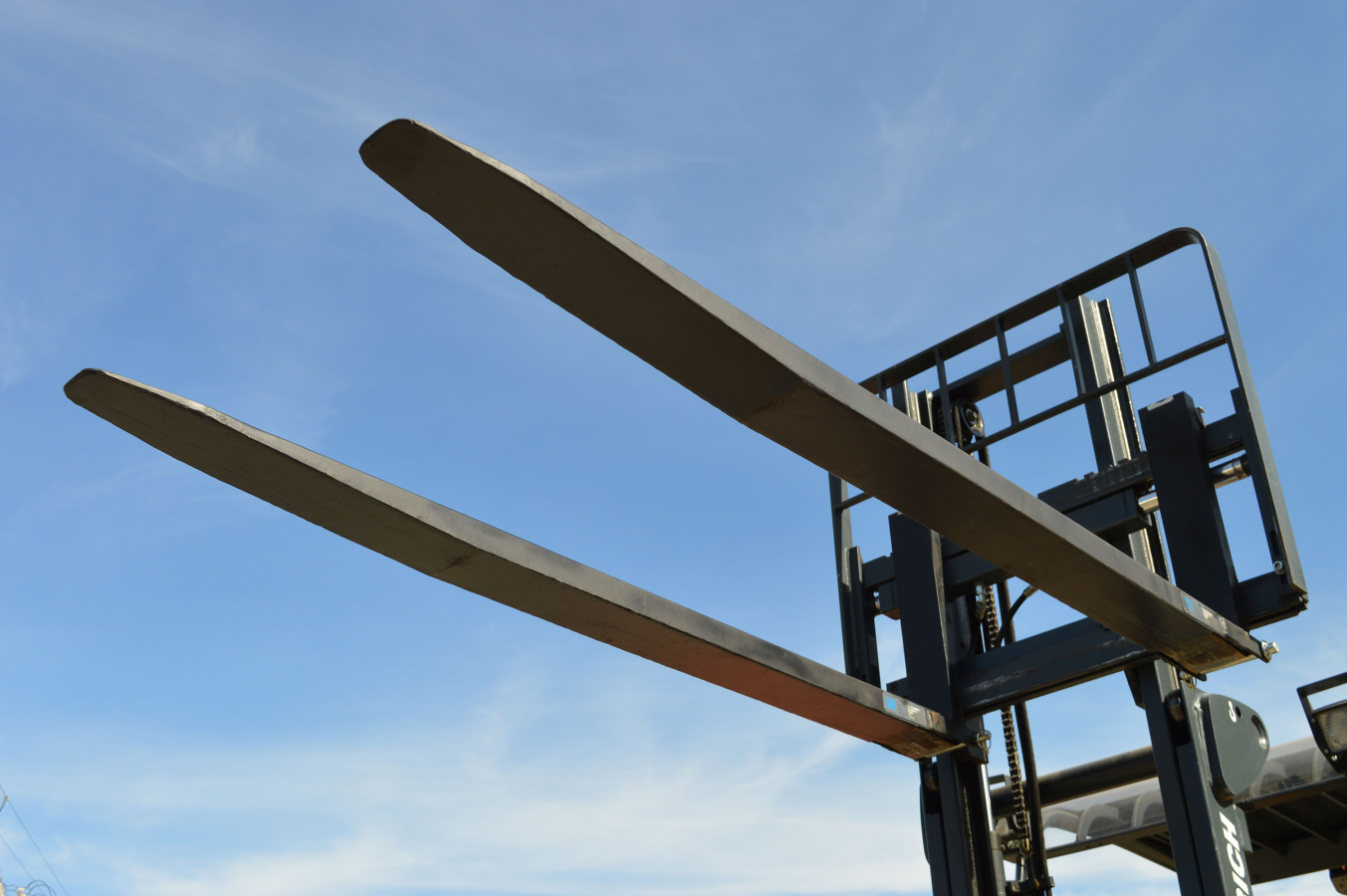

A villahosszabbítók a targonca eredeti villájára húzható kiegészítők, amik hosszabbak a targoncavillától. Használatukkal az időnként felmerülő nagyobb méretű terheket is lehet emelni és mozgatni. A villahosszabbítók olcsóbbak, mint a hosszú targoncavillák és könnyen le- és felszerelhetőek.

A villahosszabbítóval rakodhatóak a hosszabb raklapok is
A villahosszabbítóval rakodhatóak a hosszabb raklapok is


Villahosszabbító használatának előnyei

  • Egy targoncával többféle méretű és formájú rakományt mozgathatunk.
  • Lehetséges több raklap emelése egy időben.
  • Segítségével egy oldalról rakodhatunk egy teherautót.

A villahosszabbítókat a targonca eredeti villáira húzzuk fel, majd csappal rögzítjük lecsúszás ellen
A villahosszabbítókat a targonca eredeti villáira húzzuk fel, majd csappal rögzítjük lecsúszás ellen


A villahosszabbítók használatának hátrányai

  • A villahosszabbítókat könnyebb rakományok mozgatására tervezték. Nehezebb rakományok esetén és különösen az előreeső teher-tömegközéppontnál villákat kell használni.
  • A villahosszabbítókat nem lehet felszerelni támaszos  kivitelű raktári gépekre, mint például az elektromos gyalogkíséretű raklapemelőkre.


Villahosszabbítók kivitele, fel- és leszerelése

  • A kínálatunkban szereplő villahosszabbítók zártak, azaz alul teljesen be vannak fedve lemezzel és egy csapszeggel rögzíthetőek a gép eredeti villájához.
  • A villahosszabbítóink megfelelnek a vonatkozó nemzetközi szabványoknak, megfelelőségi nyilatkozatot tudunk adni hozzájuk.
  • Felszereléskor a villahosszabbítót fel kell csúsztatni a targonca eredeti villájára majd a biztosító csapszeget be kell rakni a helyére.
  • Egy 1,5-2 tonna teherbírású targonca villahosszabbítója kb. 20-30 kg, egy 2,5-3,5 tonna teherbírású targoncánál pedig 30-40 kg.
A villahosszabbító vége kúposan össze van szűkítve, így könnyebben be lehet vele találni a raklapok nyílásaiba
A villahosszabbító vége kúposan össze van szűkítve, így könnyebben be lehet vele találni a raklapok nyílásaiba


Villahosszabbítóval kapcsolatos szabályok


A villahosszabbító egy anyagmozgatáshoz használatos munkaeszköz, így a használatának fontos biztonsági követelményei vannak.
  •  Statikai okokból a villahosszabbító 60%-a a villán kell, hogy feküdjön. A hosszabbító kiválasztásához így a következő képletet használhatjuk:
Villa hossza / 0,6 = villahosszabbító maximális hossza.

A villahosszabbító 60%-a a villán kell, hogy támaszkodjon
A villahosszabbító 60%-a a villán kell, hogy támaszkodjon

A következő táblázatban megtalálhatja a megengedett legnagyobb hosszúságokat a leggyakoribb villahosszokhoz.

Eredeti villa hossza Villahosszabbító megengedett legnagyobb hossza
1.000 mm 1.666 mm
1.100 mm 1.833 mm
1.150 mm 1.916 mm
1.200 mm 2.000 mm
1.400 mm 2.333 mm
1.600 mm 2.666 mm

  • A nagyméretű rakományok nagyobb területet takarnak ki a targonca környezetéből és nagyobb helyet kívánnak a targonca kanyarodásakor is.
  • A túl rövid villákon a villahosszabbító inoghat, a rakomány pedig leeshet.
  • A targonca villahosszabbítója egy nyitott profil, így nem szabad vele olyan rakományokat mozgatni, amiknek a teher-tömegközéppontja túlságosan előre, a villahosszabbító végére esik.

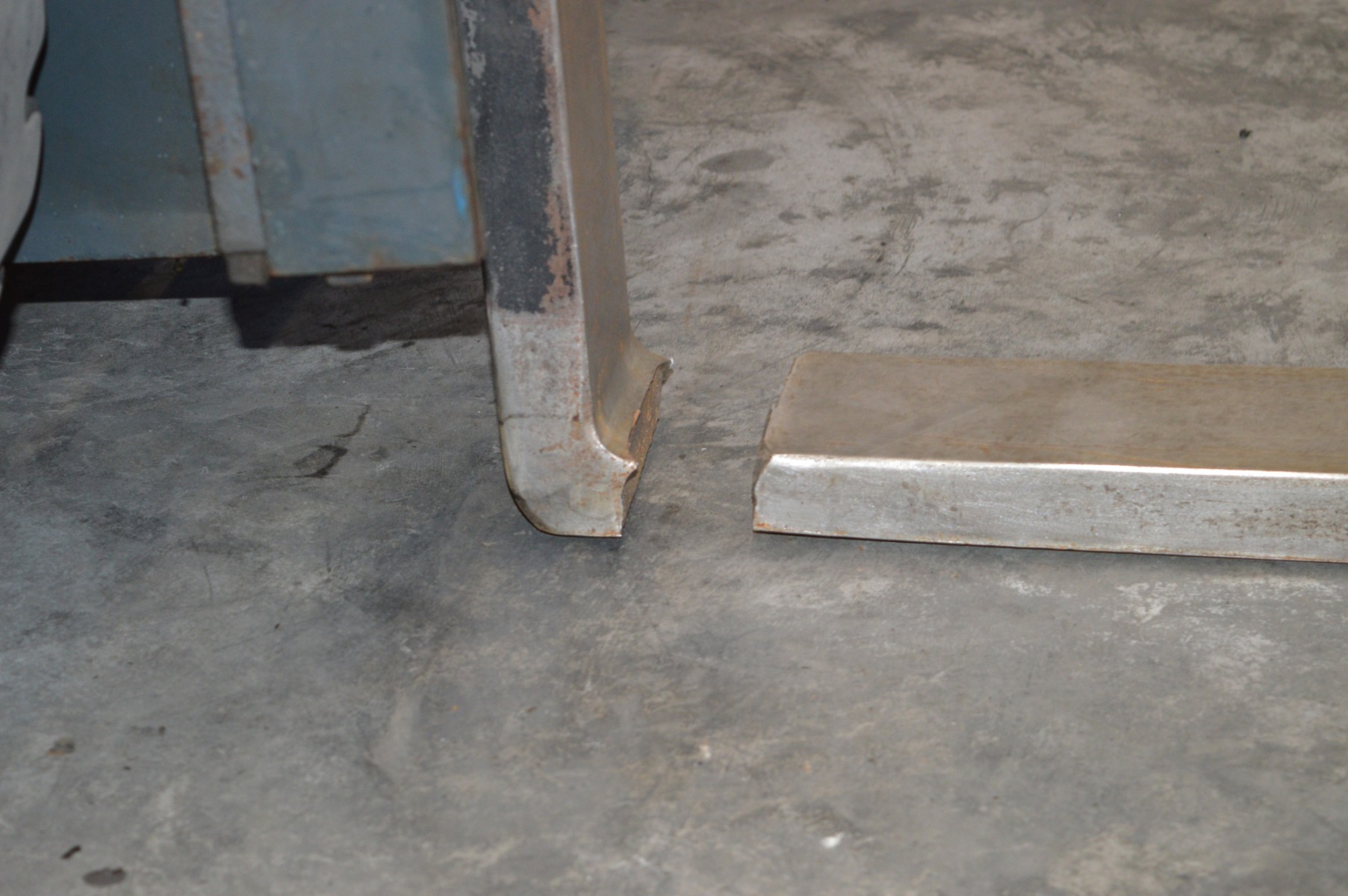

 Ez a targoncavilla villahosszabbító használatával tört el
Ez a targoncavilla villahosszabbító használatával tört el

Teherbírás


A villahosszabbítók teherbírásának a megállapítása egy összetett feladat, mert figyelembe kell venni a villahosszabbító, az eredeti villa teherbírását illetve a targonca terhelhetőségét is.


A targonca teherbírása


Annak érdekében, hogy a számos targoncagyártó különböző gépeinek teherbírását össze lehessen hasonlítani, a gyártók a terhelhetőséget egy szabvány, az ISO 3691 szerint adják meg. Ennek megfelelően a leggyakoribb 1.000-4.999 kg teherbírású targoncáknál a névleges teherbírást 500 mm-es teher-tömegközépponton és 3.300 mm-es emelési magasságon határozzák meg.

Tehát ha három tonnás ellensúlyos targoncát szeretnénk vásárolni, akkor figyelembe kell vennünk, hogy a Linde H30D, Jungheinrich DFG430 vagy a Still RX70-30D típusú targoncák 3 tonnát biztosan csak 500 mm-es teher-tömegközépponttal és 3.300 mm-es emelési magasságra tudnak emelni. Az ettől előrébb eső teher-tömegközépponttal vagy nagyobb emelési magassággal a targoncák teherbírása csökken.

Ez a Jungheinrich DFG430s dízeltargonca három tonna teherbírású. Ez azt jelenti,hogy 3.000 kg-ot 500 mm-es teher-tömegközépponttal tud biztonságosan megemelni
Ez a Jungheinrich DFG430s dízeltargonca három tonna teherbírású. Ez azt jelenti,hogy 3.000 kg-ot 500 mm-es teher-tömegközépponttal tud biztonságosan megemelni

Az ellensúlyos targoncák olyan kétoldalú emelők, amiknek az alátámasztási pontja a gépek első hídja, így ugyanaz a teher, amit 500 mm-es teher-tömegközépponton biztonságosan fel tud venni és meg tud emelni az emelőgép, a pont előretolásával kibillenheti a targoncát az egyensúlyi helyzetből és az előrebukhat. A targoncák tényleges teherbírását különböző teher-tömegközéppontokon nem tartalmazzák általában a gyártói katalógusok vagy a kezelési útmutatók sem.

Természetesen ez az érték gyártmányonként is eltérhet, például egy nagyobb önsúlyú régebbi targonca tényleges teherbírása nagyobb lehet, mint az újabb, jellemzően könnyebb gépeké.

Másik példánk a Linde targoncagyártó, aminek kínálatában jelenleg is átfedéssel is vannak gépek. A kisebb vázú 393-as széria H50D/600 típusa, öt tonna teherbírású targonca önsúlya 6.947 kg, míg a nagyobbtestű 396-os szériában ugyanezzel a néveleges teherbírással gyártott targonca önsúlya 10.105 kg. Ugyan mindkét gép névleges teherbírása 5.000 kg 600 mm-es teher-tömegközépponton, az utóbbi targonca tényleges teherbírása nagyobb.

A targoncák maradék teherbírását egy előretolt teher-tömegközépponton a következőképpen számolhatjuk ki hozzávetőlegesen. Fontos, hogy csak hozzávetőlegesen, hiszen ez a módszer bizonyos üzemeltetési körülményeket nem tud figyelembe venni, például nem veszi figyelembe a nagyobb emelési magasságokat.


Névleges nyomaték kiszámítása


Nézzük meg a névleges teherbíráshoz tartozó nyomatékot. Ezt a nyomatékot így számolhatjuk ki:

Adatok a targonca névleges teherbírásához tartozó nyomatékához
Adatok a targonca névleges teherbírásához tartozó nyomatékához

Mstd = Qstd * (X+Dstd)

Mstd - névleges teherbíráshoz tartozó nyomaték kg mm mértékegységben
Qstd - névleges teherbírás kg-ban
X - távolság a kerék közepétől (ez a kétoldalú emelő alátámasztási pontja) a villáig mm-ben
Dstd - távolság a villától a névleges teherbíráshoz tartozó teher-tömegközéppontig (4.999 kg teherbírásig ez 500 mm)

A névleges teherbíráshoz tartozó nyomatékot azért fontos meghatározni, mert ez az érték, amit nem léphetünk túl a névlegestől eltérő teher-tömegközéppontoknál sem, azaz olyankor, amikor például villahosszabbítóval hosszú rakományokat mozgatunk.

Az előző képletből kiszámolhatjuk a targonca teherbírását névlegestől eltérő teher-tömegközépponttal.

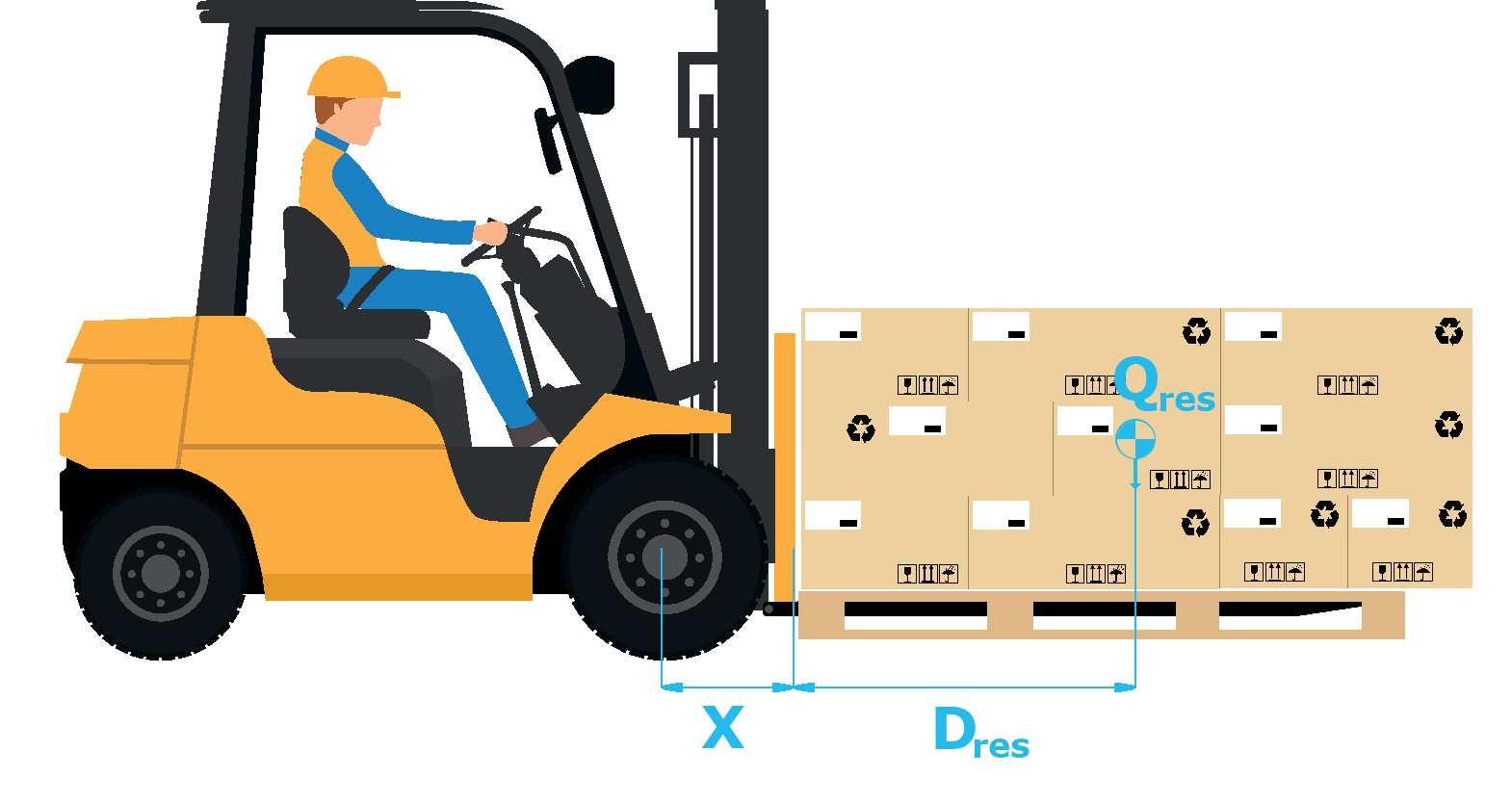

A targonca eltolt teher-tömegközépponton kiszámolt maradék teherbírása
A targonca eltolt teher-tömegközépponton kiszámolt maradék teherbírása

Qres <= Mstd / (X+Dres)

Qres - maradék teherbírás az eltolt teher-tömegközépponton kg-ban
Mstd - névleges teherbíráshoz tartozó nyomaték kg mm mértékegységben
X - távolság a kerék közepétől (ez a kétoldalú emelő alátámasztási pontja) a villáig
Dres - távolság a villától a rakomány teher-tömegközéppontjáig

Nézzünk most erről egy valós példát is!

A Jungheinrich DFG316 targonca névleges teherbírása 500 mm-es teher-tömegközépponton 1.600 kg. Tehát, ha a targonca eredeti, 1.200 mm hosszú villáival egy haladási irányban 1.000 mm hosszú rakományt veszünk fel és ez az áru 1.600 kg tömegű, ezt targoncánk biztonsággal tudja mozgatni és emelni 3.300 mm emelési magasságig.

A targonca néveleges teherbírása 500 mm-es teher-tömegközépponton 1.600 kg
A targonca néveleges teherbírása 500 mm-es teher-tömegközépponton 1.600 kg

A névleges teherbírás nyomatékát a következő képlettel tudjuk kiszámolni:

Mstd = Qstd * (X+Dstd)

Mstd = 1.600 kg * (400 mm+500 mm) = 1.440.000 kg mm

A targonca névleges teherbírásához tartozó nyomatéka tehát 1.440.000 kg mm.

Nézzük most meg, hogy mi történik akkor, ha erre a targoncára felhúzunk egy 2.000 mm hosszú villahosszabbítót és ezzel szeretnénk egy menetirányban 2.000 mm hosszú egyenletes eloszlású rakományt mozgatni. Mennyi lesz a targonca teherbírása ezen az új, 1.000 mm-es teher-tömeközépponton?

Qres <= Mstd / (X+Dres) = 1.440.000 kg mm / (400 mm + 1.000 mm) = 1028,57 kg

A targonca maradék teherbírása 1.000 mm-es teher-tömegközépponton legfeljebb 1.028 kg
A targonca maradék teherbírása 1.000 mm-es teher-tömegközépponton legfeljebb 1.028 kg

Tehát a villahosszabbítóval ezzel az 1.000 mm-es teher-tömegközépponttal legfeljebb 1.028 kg-os terhet emelhetünk meg.

Ha nem szeretnénk számolni, akkor ellensúlyos targoncánk maradék teherbírását a következő táblázatból megbecsülhetjük:






  Targonca névleges teherbírása (t)

    1 1,2 1,5 2 2,5




Targonca teher középpontja (mm)





500 1000 1200 1500 2000 2500
600 890 1070 1330 1800 2230
700 800 970 1200 1620 2000
800 730 880 1100 1500 1850
900 670 800 1000 1350 1670
1000 620 750 930 1250 1550
1100 580 690 870 1200 1430
1200 540 650 800 1100 1300
1300 500 600 770 1050 1200
1400 480 570 720 1000 1150
1500 450 540 680 950 1050
1600 - - - - -

A targonca teherbírásának csökkenése a teher-tömegközéppont távolság eltolódásával (1-2,5t)



  Targonca névleges teherbírása (t)

    3 3,5 4 5 6




Targonca teher középpontja (mm)





500 3000 3500 4000 5000 6000
600 2750 3150 3600 5000 6000
700 2490 2900 3300 4600 5530
800 2290 2650 3000 4250 5130
900 2120 2450 2800 3950 4785
1000 1960 2250 2600 3700 4485
1100 1830 2100 2400 3500 4215
1200 1700 2000 2300 3300 3980
1300 1600 1850 2200 3150 3770
1400 1530 1700 2100 3000 3580
1500 1450 1600 2000 2850 3410
1600 1380 1550 1900 2700 3250

A targonca teherbírásának csökkenése a teher-tömegközéppont távolság eltolódásával (3-6t)



A villahosszabbítók és villák teherbírása


A targoncavillák teherbírása arányosan csökken a teher-tömegközéppont előretolásával. Az ISO 13284-es szabvány szerint a villahosszabbító teherbírásának is arányosan kell csökkennie a targoncavillák teherbírásával.

Számításra a következő képletet használhatjuk.

Ce <= C*D/De

Ce - a villahosszabbító teherbírása kg-ban
C - a villa névleges teherbírása kg-ban
De - a villahosszabbító teherbírásához tartozó teher-tömegközéppont távolsága mm-ben
D - a villa néveleges teherbírásához tartozó teher-tömegközéppont távolsága mm-ben

Nézzük meg ezt egy példával. Tegyük fel, hogy a 100x40 mm keresztmetszetű, 1.200 mm hosszú villánkat 2.000 mm-re hosszabbítjuk egy villahosszabbítóval.  A villánk és hosszabbítónk teherbírását ezért 1.000 mm-es teher-tömegközépponttal szeretnénk kiszámolni.

Az 100x40 mm-es villa teherbírása 1.250 kg/db 500 mm-en.  Ennek megfelelően a képlettel így számolhatunk:

Ce (villahosszabbító teherbírása 1.000 mm-es teher-tömegközépponton) = C*D/De = 1.250 kg * 500 mm / 1.000 mm = 625 kg /db

Összegzésként leírhatjuk, hogy a villahosszabbító ugyan nagyon hasznos kiegészítő, de targoncakezelőknek és üzemeltetőknek vigyázniuk kell arra, hogy a megfelelő méretet válasszák ki és ne teheljék túl a targoncát és a villákat, hosszabbítókat sem.
